Pour PILZ PNOZ X Series Remplacement 24 V AC/DC, 24 - 240 V AC/DC Tension d'alimentation 3 N/O, 1 N/C Sortie PNOZ X1 PNOZ X2.8P PNOZ X3.10P PNOZ X3 Relais de sécurité
- modèle
- Série PNOZ X | PNOZ X1 24 VCA/CC 3 n/o 1 n/c, PNOZ X2.8P 24 VCA/CC 3 n/o 1 n/c, PNOZ X2.8P C 24 VCA/CC 3 n/o 1 n/c, PNOZ X2.8P 24-240 VCA/CC 3 n/o 1 n/c, PNOZ X2.8P C 24-240 VCA/CC 3 n/o 1 n/c, PNOZ X3.10P 24 VCA/CC 3 n/o 1 n/c 1n/c, PNOZ X3 24 VCA 24 VCC 3 n/o 1 n/c 1n/c
propriété
- Tension d'alimentation
- 24 V CA/CC, 24 - 240 V CA/CC
- Consommation d'énergie
- CC : 2 W, 2,5 W ; CA : 4 VA, 4,5 VA, 5,5 VA
- Sorties
- 3 N/O, 1 N/C
- Tension d'isolement nominale
- 250 V
- Température de fonctionnement
- -10 - 55 °C; -20 - 55 °C; -35 - 55 °C
- Matériau du boîtier
- ABS UL 94 V0, PPO UL 94 V1
- Borne de connexion
- Bornes à vis, enfichables à ressort/à vis
Évaluation
Description

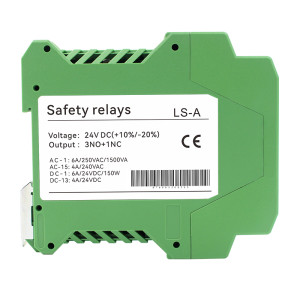

Paramètre du relais de sécurité de remplacement de la série PILZ PNOZ X
Marque | Depuis le réseau | DADISICK | |||
Modèles | PNOZ X1 24VAC/DC 3contacts de sécurité 1contact de sécurité | LS-A | |||
PNOZ X2.8P 24VACDC 3n/o 1n/c | |||||
PNOZ X2.8P C 24VACCC 3n/o 1n/c | |||||
PNOZ X2.8P 24-240VAC/DC 3contacts de sécurité 1contact de sécurité | |||||
PNOZ X2.8P C 24-240VAC/DC 3n/o 1n/c | |||||
PNOZ X3.10P 24VACCC 3n/o 1n/c 1so | |||||
PNOZ X3 24 VCA 24 VCC 3 contacts secs 1 contact sec 1 contact sec | |||||
Tension d'alimentation | 24 V CA/CC, 24 - 240 V CA/CC | 24 V CC | |||
Consommation d'énergie | CC : 2 W, 2,5 W ; CA : 4 VA, 4,5 VA, 5,5 VA | 2,9 W | |||
Matériau de contact du relais | AgCuNi + 0,2 µm Au AgSnO2 + 0,2 µm Au | AgSnO2 + 0,2 µmAu | |||
Température de fonctionnement | -10 - 55 °C -20 - 55 °C -35 - 55 °C | -25℃～85℃ | |||
Sortir | 3 N/O, 1 N/C | 3NO+1NF | |||
Borne de connexion | Bornes à vis intégrées Bornes à vis enfichables Bornes à ressort enfichables | Borne à vis | |||
Capacité de contact du relais | PNOZ X2.8P | AC1 : 240 V, 6 A | AC-1 | 6A/250VAC/1500VA | |
DC1 : 24 V, 6 A | |||||
AC15 : 230 V, 3 A | |||||
DC13 : 24 V | AC-15 | 4A/240VAC | |||
PNOZ X1, PNOZ X2.8P | AC1 : 240 V, 6 A | ||||
DC1 : 24 V, 6 A | |||||
AC15 : 230 V, 5 A | DC-1 | 6A/24VDC/150W | |||
DC13 : 24 V | |||||
PNOZ X3.10P, PNOZ X3 | AC1 : 240 V, 8 A | ||||
DC1 : 24 V, 8 A | DC-13 | 4A/24VDC | |||
AC15 : 230 V, 5 A | |||||
DC13 : 24 V | |||||
Instructions d'affichage du modèle de produit
Les marques et spécifications présentées sur cette page concernent uniquement la sélection de produits. Notre relais de sécurité est un composant de sécurité fabriqué par DADISICK et non une marque officielle des produits PILZ. DAIDSICK propose des pièces de rechange pour les produits de marque officielle. Nous ne sommes pas le propriétaire des marques. Si vous devez acheter des produits de marque officielle, veuillez contacter le représentant officiel de la marque.
Recommandations pour les relais de sécurité
Conformité maximale avec la norme ISO13849-1 PLe et la norme IEC 62061 SiL3. Conception éprouvée du circuit de surveillance de sécurité à deux canaux. Largeur 22,5 mm pour réduire l'espace d'installation. Des bornes à vis ou à ressort sont disponibles pour une plus large gamme d'applications. Sortie de signal PLC. Indication LED E/S.
FAQ sur les relais de sécurité
Q : Si un relais de sécurité déconnecte le circuit pendant son utilisation, s'agit-il d'une défaillance de l'appareil ou d'un facteur dangereux détecté ?
R : Une rupture de circuit peut être causée par de nombreux facteurs. Tout d'abord, vérifiez s'il existe des facteurs dangereux, tels que des accidents de circuit potentiels. S'il est confirmé qu'il n'y a pas de dangers cachés, le relais de sécurité peut être défectueux. À ce stade, vous pouvez essayer de redémarrer le relais. Si le problème persiste, vous devez dépanner ou remplacer le relais.
Q : Que dois-je faire si le contact de sortie du relais de sécurité est fusible ?
R : Le fusible de contact de sortie du relais de sécurité est généralement causé par un court-circuit ou une surintensité. À ce stade, le nouveau fusible doit être remplacé et le circuit doit être vérifié pour détecter tout problème de court-circuit ou de surintensité afin d'éviter que des défauts similaires ne se reproduisent.
Q : Quelle est la différence entre la réinitialisation automatique et la réinitialisation manuelle ?
R : La réinitialisation automatique signifie qu'il n'y a pas d'interrupteur de réinitialisation dans le circuit de rétroaction et que l'appareil démarre automatiquement lorsque l'entrée est activée. La réinitialisation manuelle signifie qu'il y a un interrupteur de réinitialisation dans le circuit de rétroaction et que lorsque l'entrée est ouverte, l'appareil ne démarre pas à moins que l'interrupteur de réinitialisation ne soit enfoncé. La réinitialisation manuelle est fondamentalement plus sûre et doit être effectuée une fois que tous les dangers ont été éliminés. Par conséquent, la réinitialisation manuelle est utilisée pour les machines et les circuits d'arrêt d'urgence dans lesquels le personnel peut entrer, et la réinitialisation automatique est utilisée pour les machines dans lesquelles le personnel ne peut pas entrer.
Q : Quelle est la raison pour laquelle les contacts du relais de sécurité ne peuvent pas se séparer ?
R : La séparation défectueuse des contacts du relais de sécurité peut être causée par une liaison mécanique, une soudure ou une soudure à froid. De plus, une faible capacité de contact, une charge importante ou des changements dans les caractéristiques de charge peuvent également entraîner une défaillance de la connexion ou de la déconnexion du circuit. À ce stade, vérifiez l'état du contact et remplacez-le ou ajustez-le si nécessaire.
Q : Comment régler les paramètres de fonctionnement du relais de sécurité ?
R : Lors du réglage des paramètres de fonctionnement d'un relais de sécurité, ses paramètres techniques, tels que l'épaisseur des contacts, l'écartement ouvert, la surcourse et la pression aux bornes, doivent d'abord être mesurés pour garantir que tous les paramètres répondent aux exigences des réglementations et des documents de travail pertinents. Ensuite, ajustez la valeur définie du paramètre d'action en fonction des exigences réelles et fixez-la avec de la peinture d'arrêt.
Q : Quelles précautions faut-il prendre lors de l’utilisation de relais de sécurité en combinaison avec d’autres composants ?
R : Lorsque vous utilisez des relais de sécurité en combinaison avec d'autres composants, assurez-vous de la compatibilité et de la coordination entre les composants. Dans le même temps, les réglementations de sécurité et les procédures d'exploitation pertinentes doivent être respectées pour garantir la sécurité et la stabilité de l'ensemble du système de circuit.
